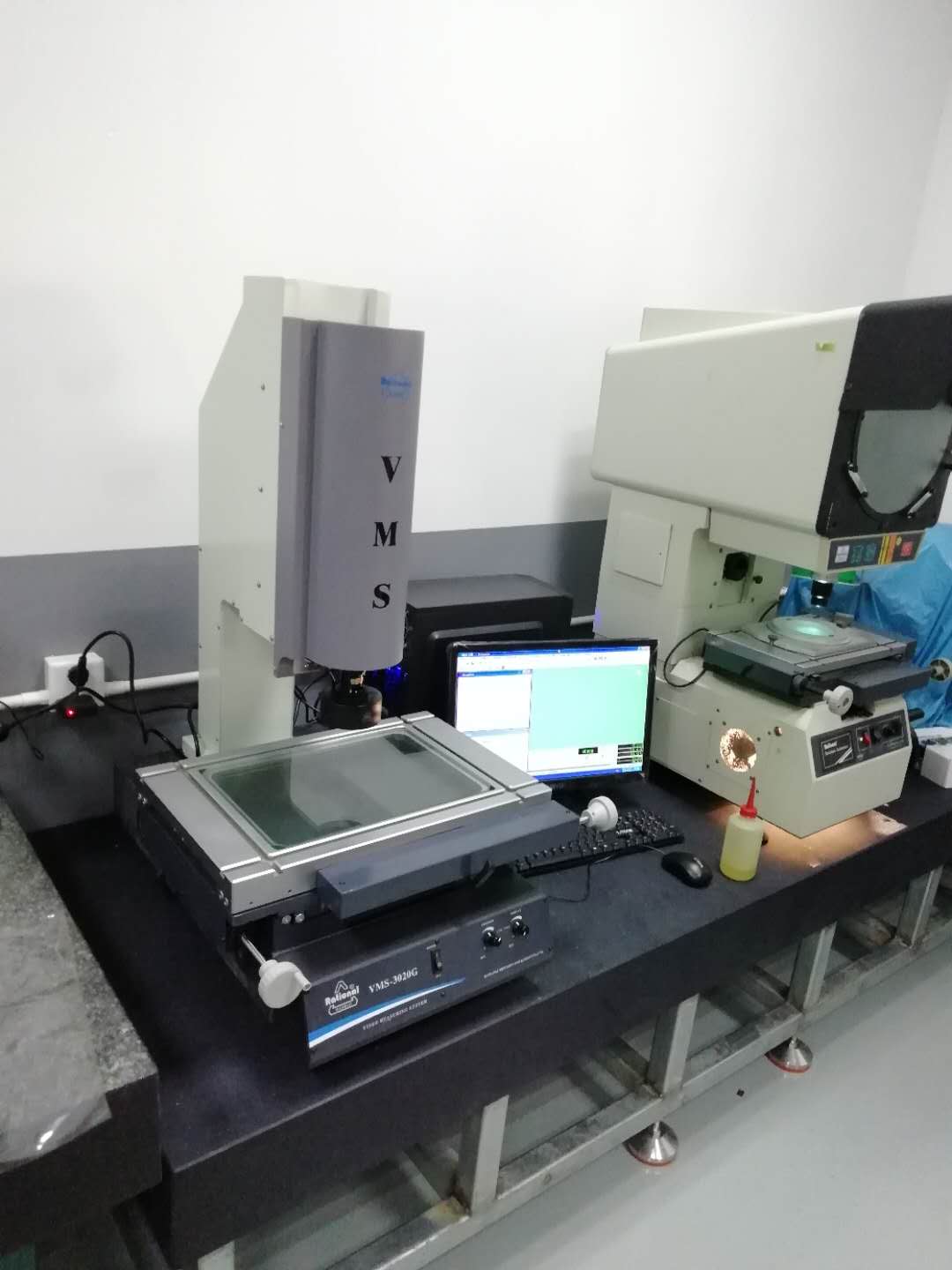

VMS-3020F二次元测量仪

万濠VMS-3020G影像测量仪技术参数

一、产品用途:

适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。

二、产品特点:

1.多种形式光源,保证满足多样性测量要求;

2.多种数据处理、显示、输入、输出功能;

3.工件摆正功能非常实用;

4.激光指示器专利技术方便对焦和定位;

5.脚踏开关与软件配合,操作更简便。

三、技术规格参数:

型    号

VMS-3020G

金属台尺寸(mm)

500×330

运动行程(mm)

300×200

Z轴升降行程(mm

200(特殊订购达400

截面原点一致性误差(μm)

G型:E030Z轴升降行程每100mm

XYZ数显分辨力:0.5μm     XY坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm)

G

1/3”彩色CCD摄像机

变倍镜头倍率:0.7X~4.5X

视频倍率:26.6~171X

物方视场:8.1mm~1.3m

表面光源与透射光源均用LED,亮度可调

建议放置台   载重要求350KG    尺寸(长×宽×高)1000×600×500mm
