万濠正像投影仪CPJ-3015Z 150*50mm
CPJ-3015Z正像型数字式测量投影仪技术参数
一、特点：
CPJ-3015Z数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好
它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
二、技术参数：
|
型号 |
正像型CPJ-3030AZ |
||||
|
X轴坐标行程 (mm) |
150 |
||||
|
Y轴坐标行程 (mm) |
50 |
||||
|
金属台面尺寸 (mm) |
340×152 |
||||
|
玻璃台面尺寸 (mm) |
196×96 |
||||
|
X、Y轴坐标分辨力 (μm) |
0.5 |
||||
|
示值误差(μm) |
E1XY=(3+L/50) |
||||
|
Z轴坐标行程 (mm) |
90 (调焦) |
||||
|
仪器重量（kg） |
130 |
||||
|
仪器尺寸 (mm) |
770×550×1100 |
||||
|
投影屏 |
投影屏 尺寸 (mm) |
Ф 312，使用范围>Ф300（刻有米字线） |
|||
|
旋转范围 |
0~360° |
||||
|
旋转分辨力 |
1' or 0.01° |
||||
|
物镜 |
放大倍数 |
10× |
20× |
50× |
100× |
|
物方视场 (mm) |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
|
工作距离 (mm) |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
测量最大高度(mm) |
80 |
80 |
80 |
80 |
|
|
仪器电源: |
AC 100-240V 50/60Hz，总功率: 400W |
||||

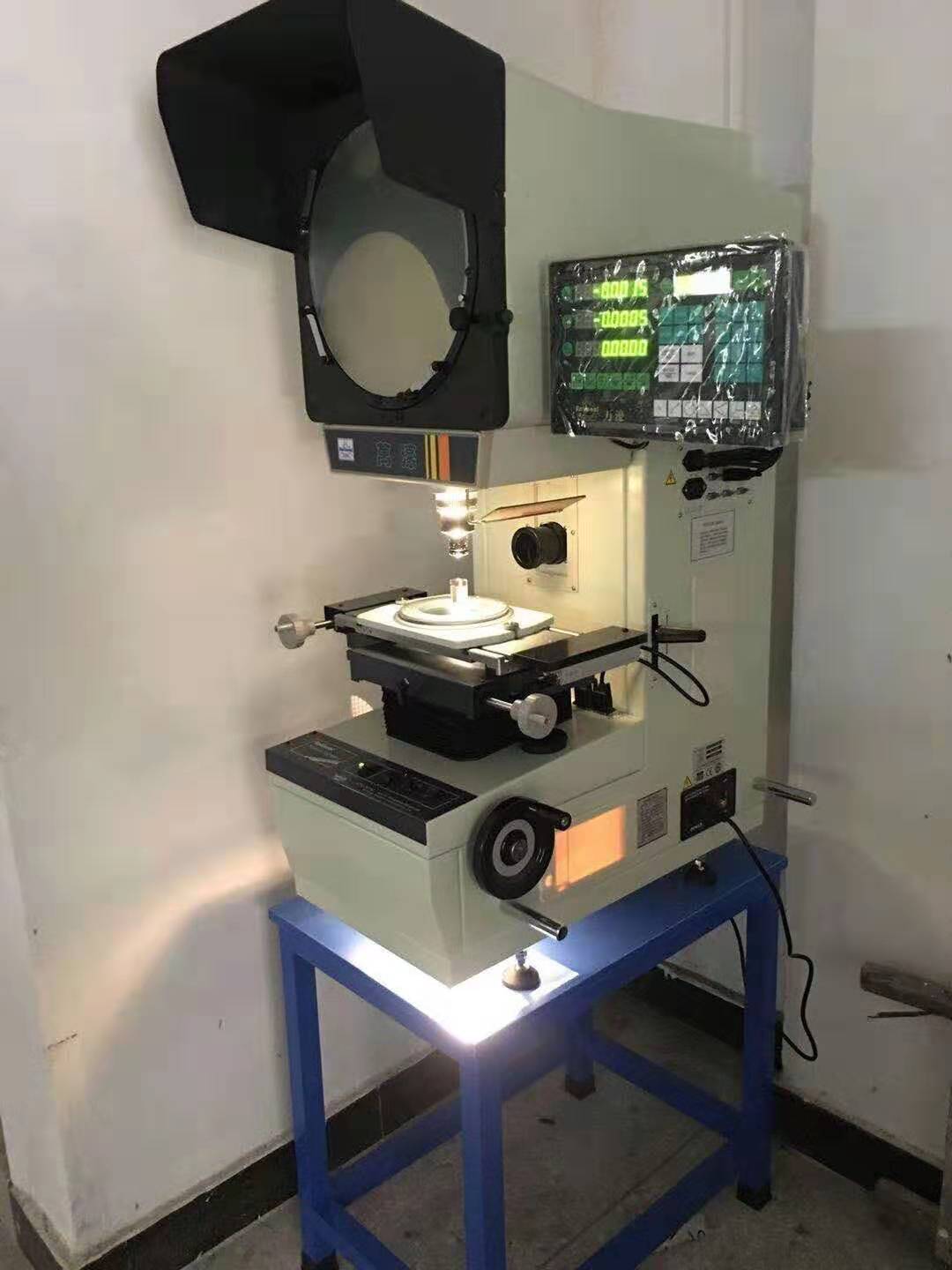

万濠CPJ-3015Z交付现场实拍图
